EinScan Trak

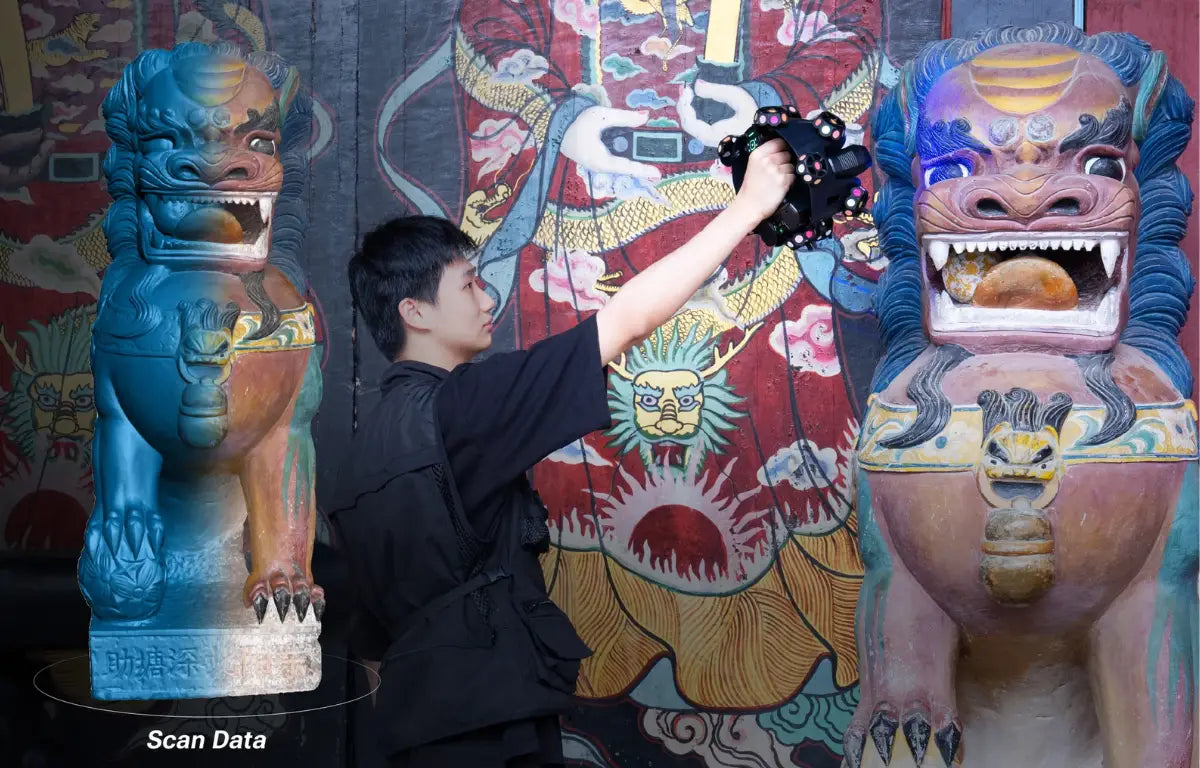

EinScan Trak เหมาะสำหรับผู้ใช้งานที่ต้องการ 3D Scanner พร้อมระบบ Optical Tracking สำหรับการสแกนตั้งแต่ชิ้นส่วนขนาดเล็กไปจนถึงวัตถุขนาดใหญ่ โดยเฉพาะงาน Reverse Engineering, Automotive Customization, Product & Industrial Design, Engineering Measurement, Heritage Preservation, AR/VR & Digital Content รวมถึง Education และ Scientific Research ที่ต้องการความคล่องตัวในการเก็บข้อมูล 3D ทั้งรูปทรง รายละเอียด และสีของวัตถุจริง

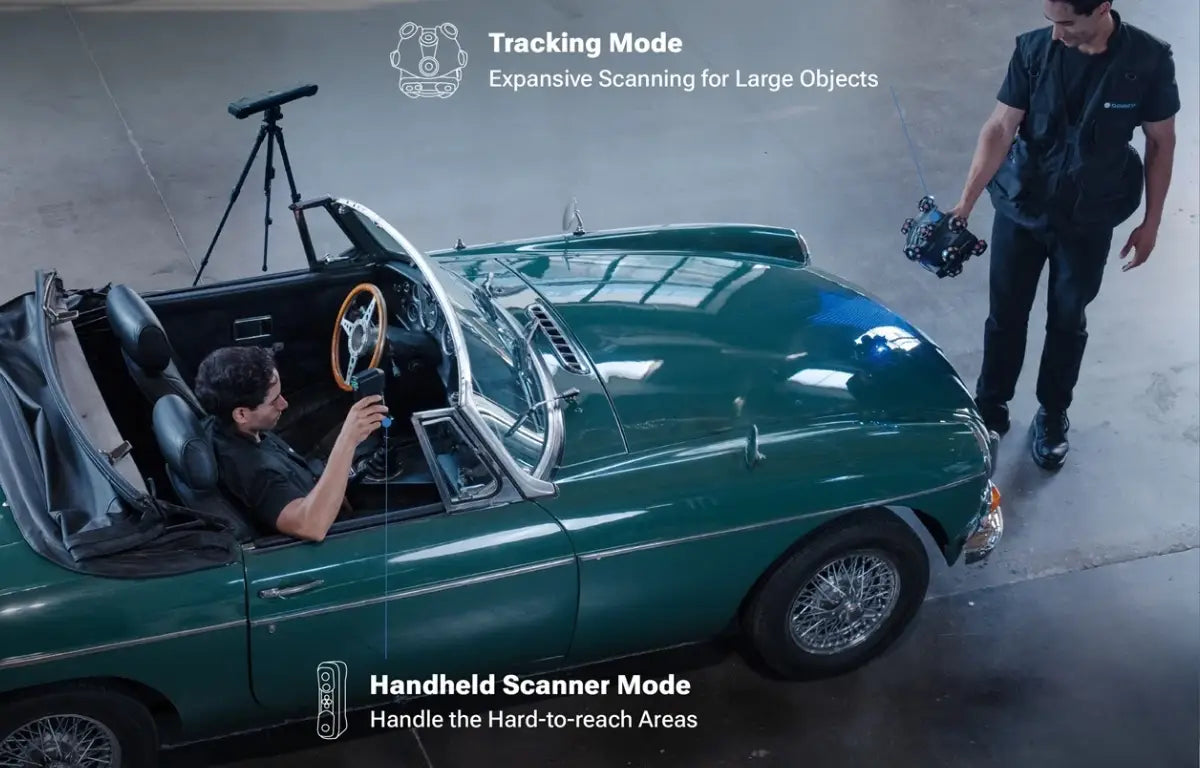

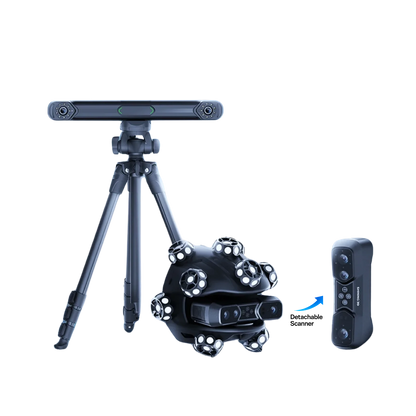

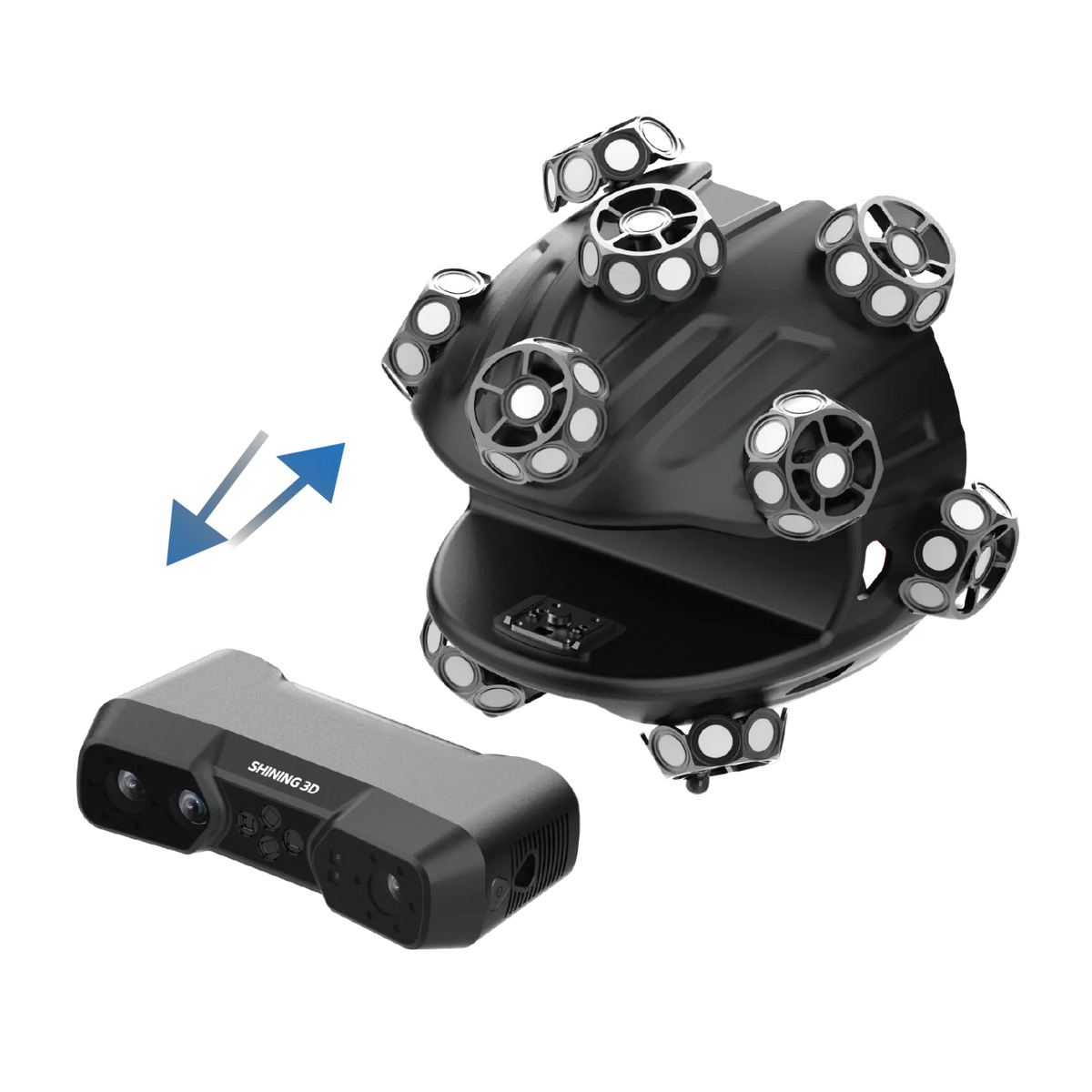

ตัวเครื่องรวมการทำงาน 2 รูปแบบไว้ในระบบเดียว ได้แก่ Tracking Mode ที่ใช้ 3D Tracker ร่วมกับ Spherical Scanner สำหรับสแกนวัตถุขนาดกลางถึงขนาดใหญ่ เช่น ตัวถังรถ ชิ้นส่วนขนาดใหญ่ เรือ หรือวัตถุที่ต้องเก็บข้อมูลในพื้นที่กว้าง และ Handheld Scanner Mode ที่สามารถถอด Scanner ออกมาใช้งานแบบไร้สายได้อย่างอิสระ เหมาะสำหรับชิ้นส่วนขนาดเล็ก พื้นที่แคบ ร่องลึก และบริเวณที่ระบบ Tracking เข้าถึงได้ยาก โดยสามารถสลับการทำงานระหว่างสองโหมดเพื่อเก็บข้อมูลภายใน Project เดียวกันได้

EinScan Trak มาพร้อม 3 Blue Laser Modes สำหรับรองรับลักษณะงานที่แตกต่างกัน โดย 19+19 Crossed Laser Lines เหมาะสำหรับการสแกนวัตถุขนาดใหญ่ที่ต้องการความรวดเร็ว, 7 Parallel Laser Lines สำหรับเก็บขอบ รูปทรง และรายละเอียดของชิ้นงานได้อย่างคมชัด และ Single Laser Line สำหรับเข้าถึงรายละเอียดบริเวณรู ร่องลึก และพื้นที่ที่สแกนได้ยาก พร้อม Resolution ละเอียดสูงสุด 0.05 mm และความเร็วในการสแกนสูงสุด 2,630,000 Points/s

นอกจากนี้ยังรองรับ Marker-Free 3D Scanning ทั้งใน Tracking Mode และ Handheld Scanner Mode ช่วยลดขั้นตอนการติด Marker บนชิ้นงาน พร้อมการเชื่อมต่อแบบ Wireless ผ่าน Wi-Fi 6 เพื่อเพิ่มอิสระในการเคลื่อนที่ระหว่างการสแกน รองรับ Tracking Volume สูงสุด 15 m³ และมีกล้อง 5MP HD Texture Camera สำหรับเก็บข้อมูลสีและรายละเอียดพื้นผิว เหมาะทั้งสำหรับงานวิศวกรรมและงานที่ต้องการสร้างโมเดล 3D สีเสมือนจริง

จุดเด่นที่ทำให้ EinScan Trak ต่างจาก 3D Scanner ทั่วไป

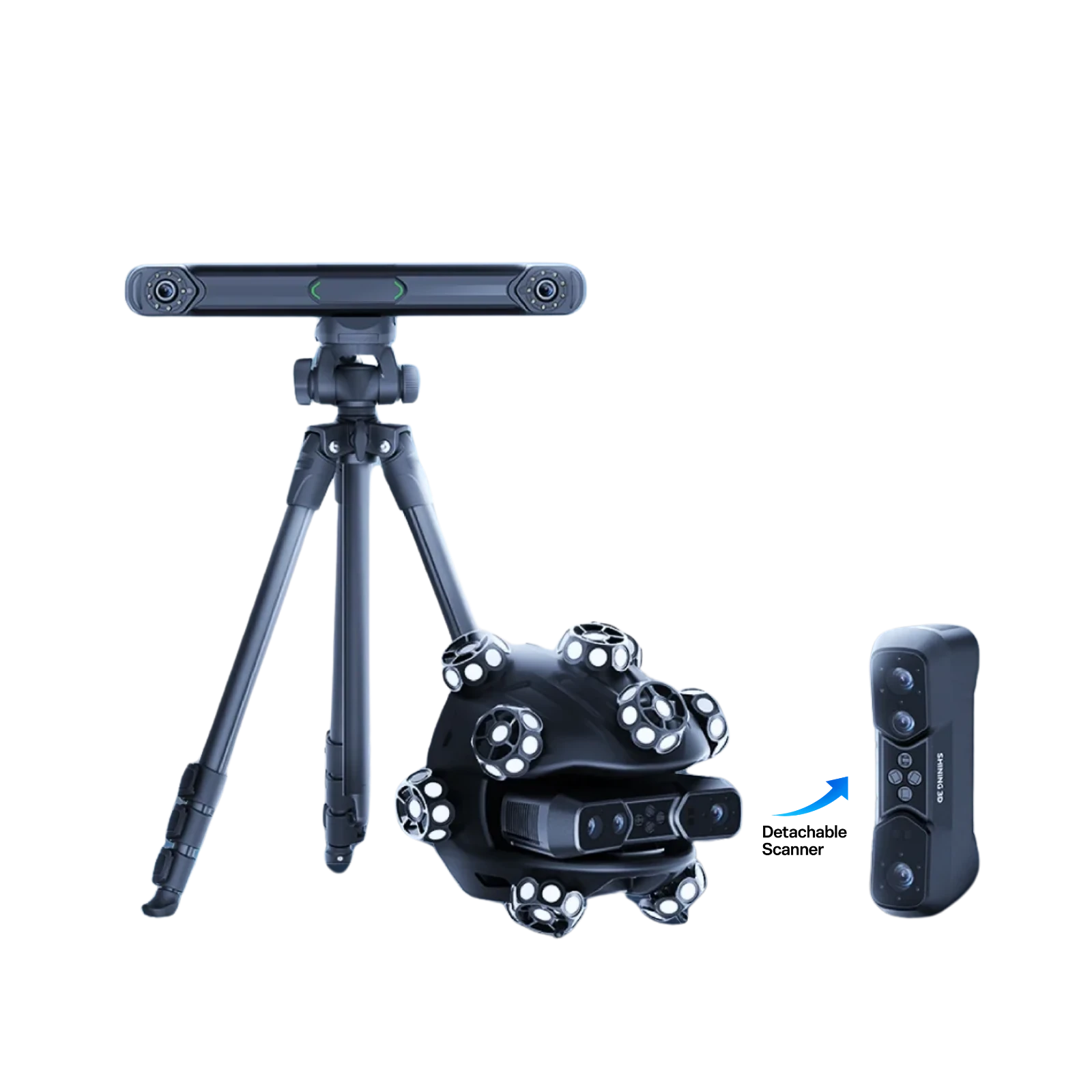

• รวม 3D Tracker และ Detachable Handheld Scanner ไว้ในระบบเดียว รองรับทั้ง Tracking Mode และ Handheld Scanner Mode
• รองรับ Marker-Free Tracking ช่วยสแกนวัตถุขนาดใหญ่โดยไม่จำเป็นต้องติด Marker บนพื้นผิวชิ้นงาน

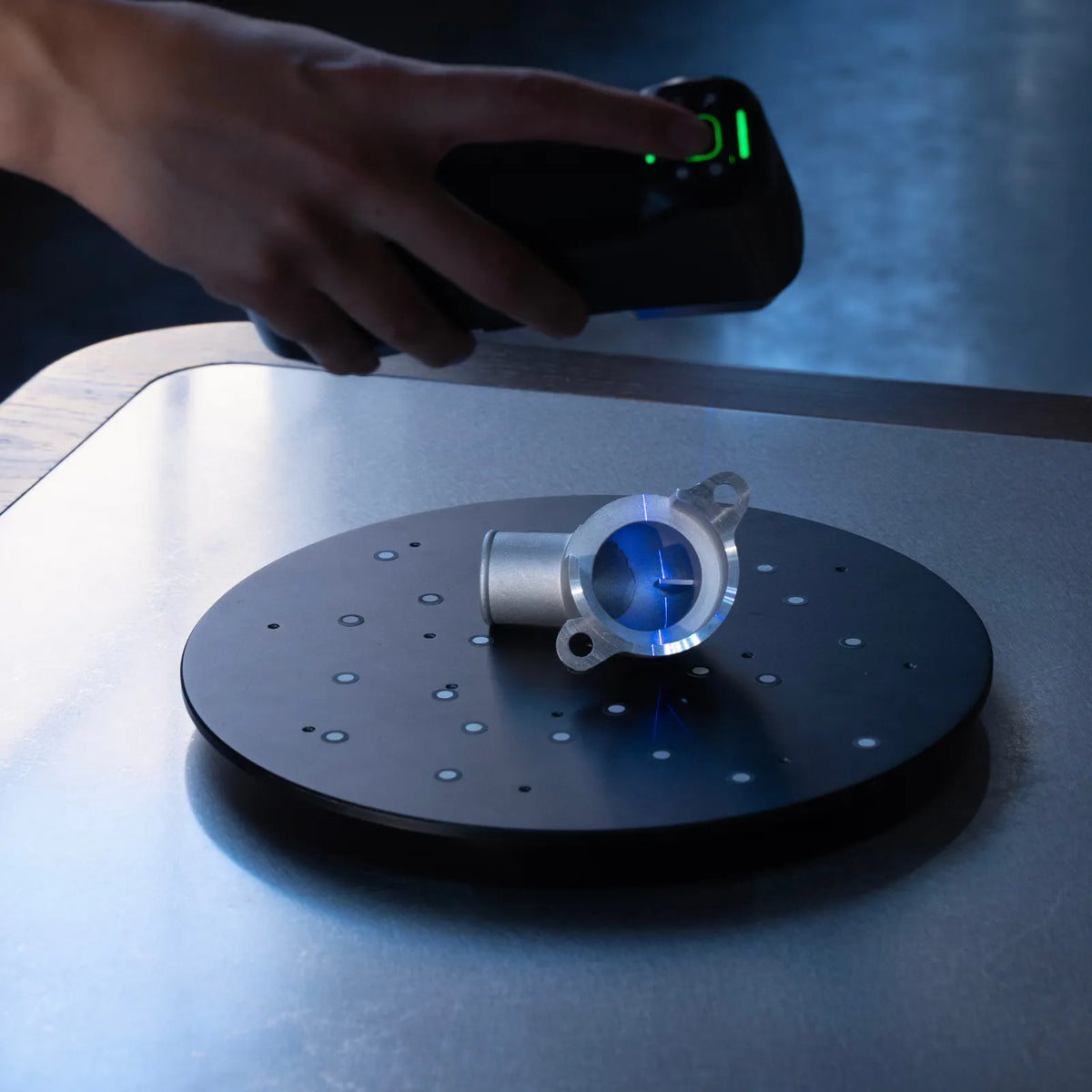

• รองรับ Marker-Free Scanning ใน Handheld Mode สำหรับชิ้นงานที่มีรูปทรงและรายละเอียดบนพื้นผิวที่ชัดเจน
• ใช้งานแบบ Wireless ผ่าน Wi-Fi 6 เพิ่มอิสระในการเคลื่อนที่และลดข้อจำกัดจากสายเชื่อมต่อ
• มาพร้อม 3 Blue Laser Modes รองรับตั้งแต่งานสแกนความเร็วสูงไปจนถึงการเก็บรายละเอียดเฉพาะจุด
• 19+19 Crossed Laser Lines สำหรับการสแกนที่เน้นความรวดเร็วและครอบคลุมพื้นที่ได้อย่างมีประสิทธิภาพ
• 7 Parallel Laser Lines สำหรับเก็บขอบ รูปทรง และรายละเอียดของชิ้นงานที่ต้องการความคมชัด
• Single Laser Line สำหรับสแกนรู ร่องลึก พื้นที่แคบ และรายละเอียดที่เข้าถึงได้ยาก
• ให้ความเร็วในการสแกนสูงสุด 2,630,000 Points/s และ Resolution ละเอียดสูงสุด 0.05 mm
• สามารถสลับระหว่าง Tracking Mode และ Handheld Scanner Mode ภายใน Project เดียวกัน เพื่อเก็บข้อมูลของชิ้นงานได้ครบถ้วนมากขึ้

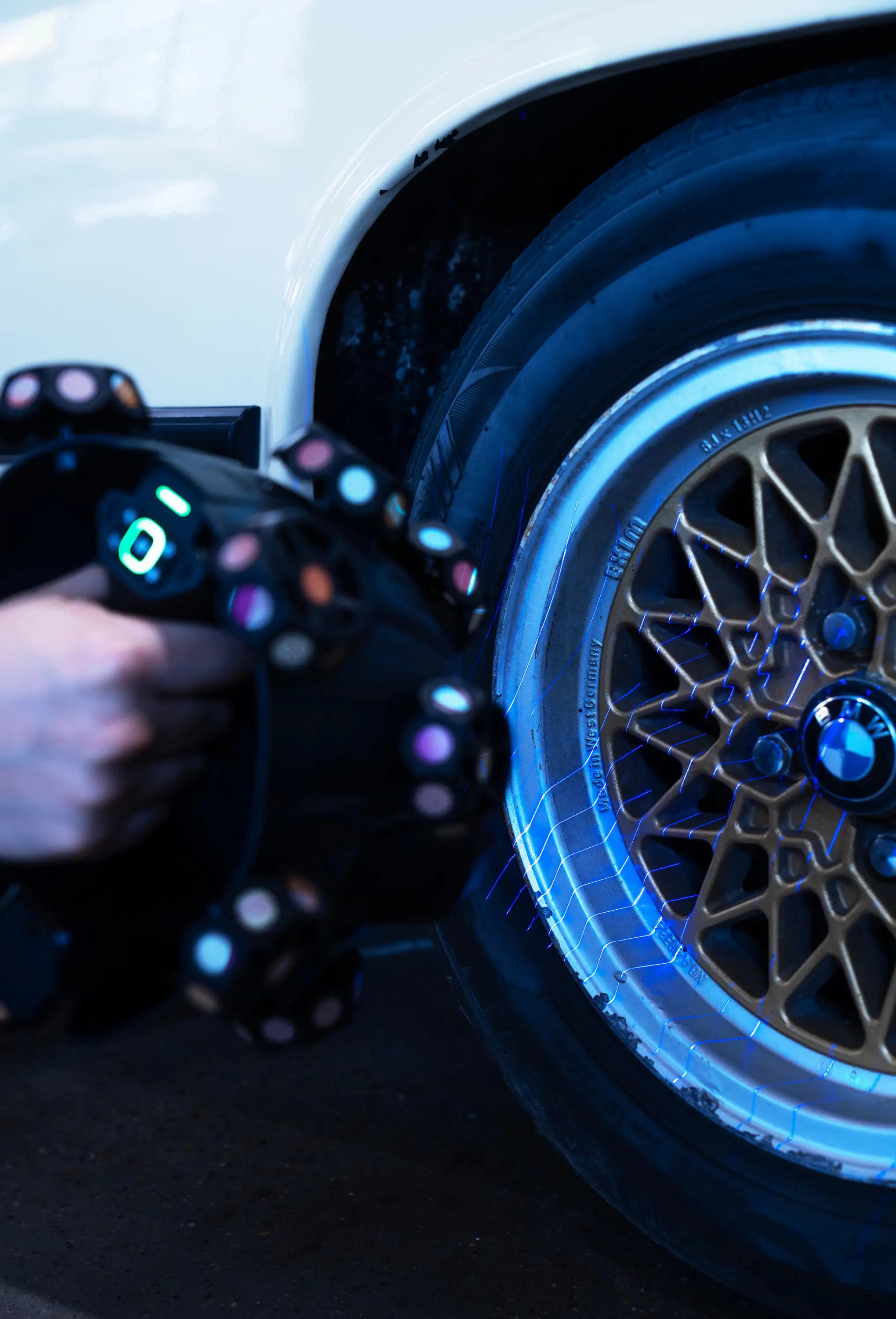

• สแกนวัสดุและพื้นผิวที่เก็บข้อมูลได้ยากได้อย่างมีประสิทธิภาพ เช่น วัสดุสีดำ พื้นผิวสะท้อนแสง ชิ้นส่วนโลหะ และล้อรถยนต์ พร้อมช่วยลดขั้นตอนการเตรียมพื้นผิวก่อนสแกน
• มาพร้อม 5MP HD Texture Camera สำหรับเก็บข้อมูลสีและพื้นผิวควบคู่กับข้อมูลรูปทรง 3D

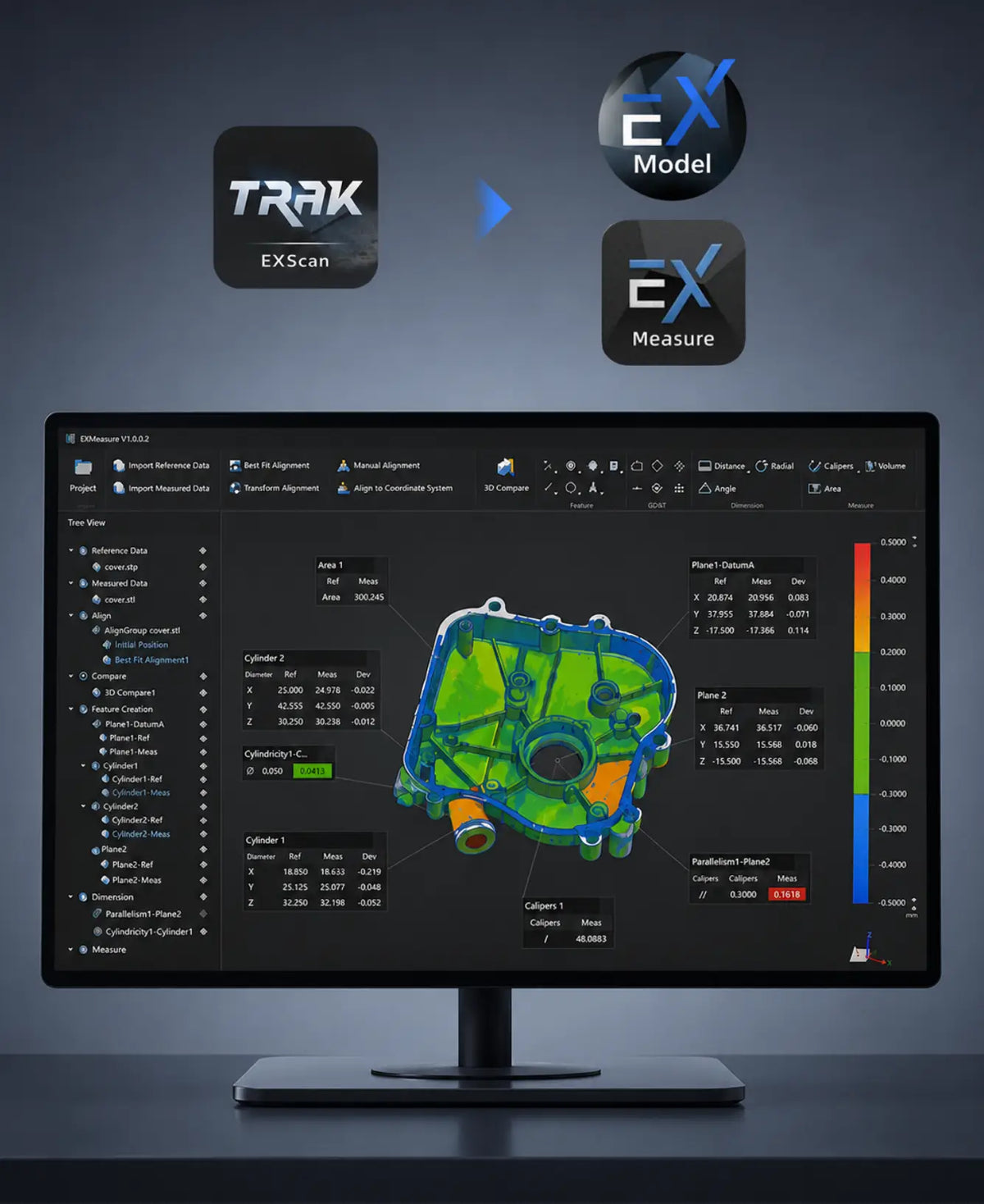

• รองรับการทำงานร่วมกับ EXMeasure สำหรับ Measurement, GD&T Inspection และการเปรียบเทียบโมเดล พร้อมสร้าง Visual Report
• รองรับ EXModel Series สำหรับ Mesh Editing, Auto Surfacing และการแปลงข้อมูล 3D Scan ไปสู่โมเดลที่พร้อมนำไปใช้งานต่อใน CAD และ Reverse Engineering


Work Mode: Tracking Mode / Handheld Scanner Mode

Scan Mode: Laser Mode

Light Source：19+19 crossed lines/ 7 parallel lines / Single line

Resolution：0.05 ~ 10 mm

Volumetric Accuracy：Up to 0.1 mm

Scan Speed：2,630,000 Points/s

Working Distance：
Tracking Mode：800-4000mm
Scanner Mode：100-500mm

MAX FOV：
Tracking Mode：4796mm x 4174mm @ 4000mm
Scanner Mode：547mm x 463mm @ 500mm

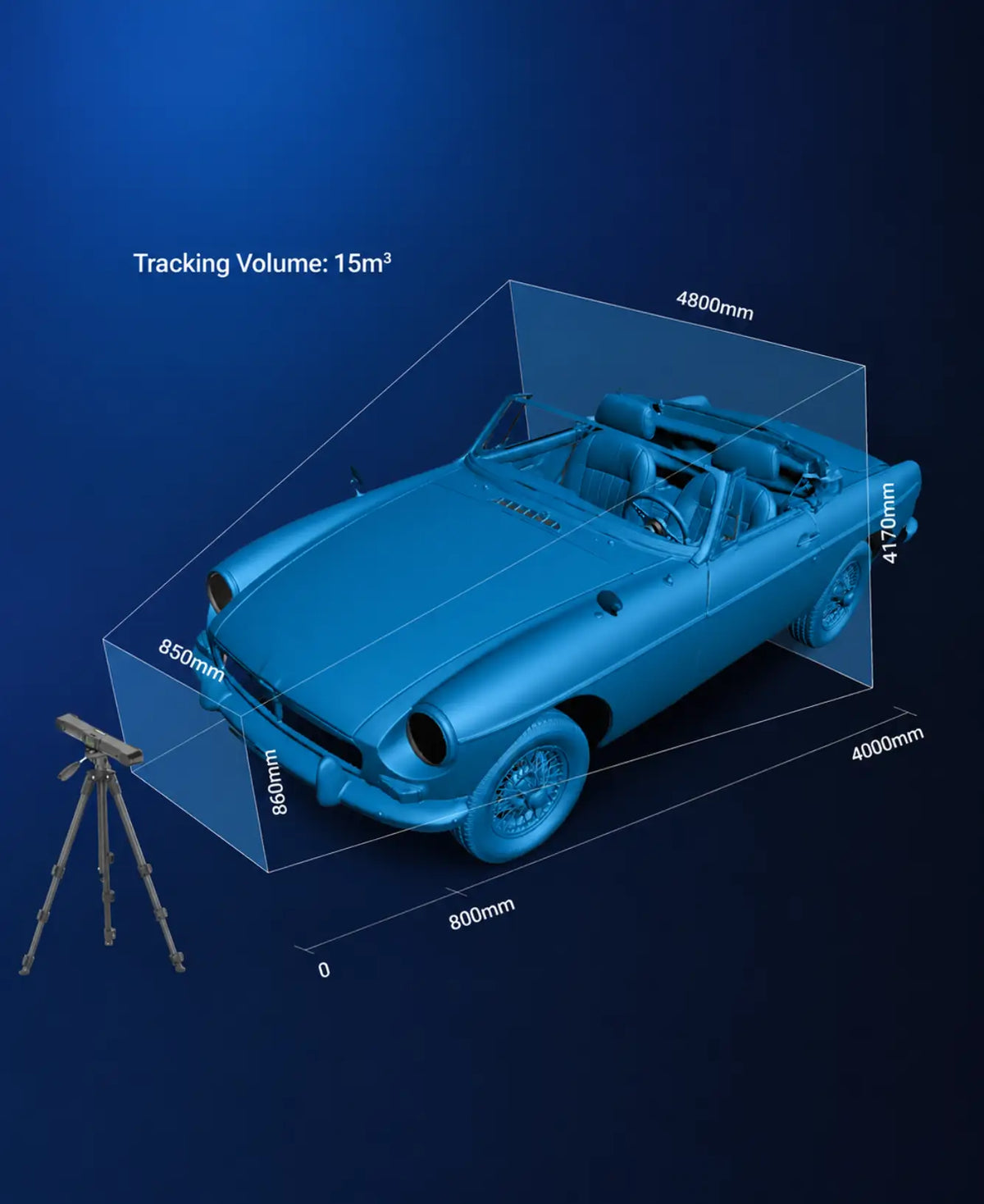

Tracking Volume: Tracking Mode: 15 m³

Alignment Mode:
Tracking Mode: Tracking / Global Marker
Scanner Mode: Marker / Global Marker / Feature

Camera Resolution：
Tracking Mode: Tracker Cameras: 5MP * 2
Scanner Mode: Depth Cameras: 2MP * 2, Texture Camera：5MP * 1

Output Formats: STL, OBJ, PLY, 3MF, ASC

Laser Class: Class 2

Operation Conditions: Temperature： -10℃ ~ 40℃

Certifications: CE, FCC, ROHS, WEEE, FDA, SRRC, IP50

MIN Configurations for PC:
OS：Win11 (64-bit); Note: macOS support will be available via future software/firmware updates

Processor: 13th Gen lntel® Core™ i7-13650HX or above;

Graphics card：NVIDIA GeForce RTX 3060 Laptop GPU;

VRAM：6 GB or above; RAM：32 GB or above, DDR5 dual-channel;

Interface：USB 3.0; LAN;

Power Source：
Tracking Mode: 5.5 hours of continuous use (Tracker 5400 mAh Batteries *2; Scanner 5400 mAh Batteries *2)
Scanner Mode: 3.5 hours of continuous use (5400 mAh Battery *1)

Interface：
Tracking Mode: USB type-C * 2
Scanner Mode: USB type-C * 1

Dimension: Tracker: 462 x 68 x 54mm/ 18.15" x 2.68" x 2.13"
Spherical Scanner: 244 x 186 x 238mm/ 9.57" x 7.32" x 9.37"
Handheld Scanner: 199 x 193 x 172mm/ 7.83" x 7.59" x 6.77"

Net Weight: Tracker: 1.02kg/ 2.23 lbs
Spherical Scanner：1.46kg/ 3.21 lbs
Handheld Scanner：0.48kg/ 1.17 lbs
